產品特點

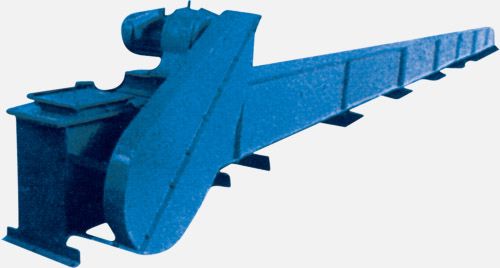

FU型鏈?zhǔn)捷斔蜋C(jī)是引進技術制造的新型輸送設備，可廣泛適用于建材、冶金、化工等行業水平或傾斜(＜15°)輸送粉狀或細粒狀物料。

構造與工作原理

該機主要由頭輪、尾輪、輸送鏈、機殼及驅動裝置等組成。輸送鏈上每隔一定距離焊有對稱的L型圓鋼，用以帶動物料。鏈?zhǔn)捷斔蜋C(jī)工作時，機槽下部的鏈條向前運動，使機槽里物料內部壓力增加，物料顆粒之間的內磨擦力隨之增加，當物料的內磨擦力大于物料與機槽壁的外磨擦力時，物料便隨著輸送鏈一起向前作連續的整體運動。

特點

輸送效率高


物料在鏈?zhǔn)捷斔蜋C(jī)的機槽內呈整體流動，因而較小的機槽空間可以輸送大量的物料，設備的外形尺寸也相應較小。

能耗低

該機借助物料內磨擦力進行輸送，輸送鏈與機殼無磨擦運動。在同等輸送量和較長輸送距離的條件下，該機的電力消耗比螺旋輸送機低40%左右。

故障率低

輸送鏈上的滾子在導軌上滾動，輸送鏈與機殼無磨擦。鏈條采用合金鋼熱處理加工制成，其正常使用壽命3年左右，運行中故障率低。除頭尾軸承外，輸送機中無潤滑點。

選型和工藝布置

鏈?zhǔn)捷斔蜋C(jī)的規格性能列入表一。表中列出了各機型在不同鏈速下的輸送能力范圍。同樣的輸送量可以在表中選到不同的機型，若選用較大機型則鏈速較低、磨損小，但設備投資較高,若選用較小機型則鏈速較快，磨損相對較高，但設備投資較省。應當指出，當實際輸送量達不到該機輸送能力的65%時，由于機槽內物料層過薄而造成輸送鏈空轉，也會增加設備的磨損。因此，建議輸送機的實際輸送量不宜低于表一中輸送能力的最小值,以實際輸送量乘以1.2以后，也不宜高于表中輸送能力的******值。

FU型鏈?zhǔn)捷斔蜋C(jī)規格性能表 表一

當輸送機傾斜向上運行布置時（即進料端在下方，出料端在上方），其輸送能力將有所減少。此時輸送機的輸送能力應按下表乘以折扣系數η：

FU型鏈?zhǔn)捷斔蜋C(jī)的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。

輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與我廠聯系特殊訂貨。

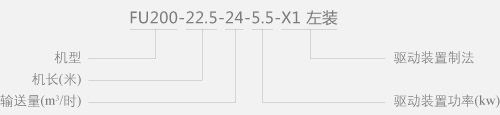

型號表示方法

訂 貨


按本公司提供的FU鏈?zhǔn)捷斔蜋C(jī)訂貨表確認。
